西安理工大學寬禁帶半導體材料與器件研究團隊---復合缺陷V??????對β-Ga?O?/AlN異質結電學性質的影響
由西安理工大學寬禁帶半導體材料與器件研究團隊的賀小敏老師團隊在學術期刊 Semiconductor Science and Technology 發布了一篇名為 The impact of composite defects ViO(Ga) on the electrical properties of β-Ga2O3/AlN heterojunctions(復合缺陷ViO(Ga)對 β-Ga2O3/AlN 異質結電學性質的影響)的文章。
1. 項目支持
本研究得到了國家自然科學基金委員會(Grant Nos. 62474139、62104190、61904146)、西安市科技計劃項目(No. 2023JH-GXRC-0122)、陜西省自然科學基礎研究計劃(Program No. 2024JC-YBQN-0655)及陜西省杰出青年科學家基金(2021JC-25)的資金支持。
2. 背景
β-氧化鎵(β-Ga2O3)因其超寬的禁帶寬度和較大的臨界擊穿場強等優異的材料特性,已成為下一代大功率電子器件最具前景的材料之一。然而,極低的熱導率導致器件工作時產生顯著的自熱效應,嚴重制約了其實際應用性能與可靠性。為解決這一關鍵科學問題,將 β-Ga2O3 與高熱導率襯底材料集成構建異質結構被認為是最有效的熱管理策略之一。其中,氮化鋁(AlN)因其優異的熱導性被視為 β-Ga2O3 最理想的異質結材料之一。β-Ga2O3/AlN 異質結構在高電子遷移率晶體管(HEMT)功率器件中展現出突破性的應用潛力。然而器件的最終性能本質上受限于異質結界面的質量——界面處存在的空位及其復合缺陷會形成深能級陷阱中心,不僅增強載流子散射效應,更會顯著降低二維電子氣(2DEG)的面密度和遷移率。雖然目前對單一類型點缺陷的研究已取得一定進展,但對于實際工藝中更可能存在的復合缺陷對界面特性的影響機制,仍缺乏系統深入的認識。這一關鍵科學問題的解決對于實現高性能 β-Ga2O3/AlN 基電子器件具有重要意義。
3. 主要內容
由于 β-Ga2O3 和 AlN 之間存在顯著的晶格失配與熱膨脹系數差異,異質結界面處不可避免地會產生空位、間隙原子等結構缺陷。本研究基于密度泛函理論(DFT),系統研究了理想界面及含 O-Al(ViO)、O-N(ViO) 和 Ga-N(ViGa) 缺陷界面的電子特性。結果表明:復合缺陷會顯著重構界面原子結構,其中 O-N(ViO) 界面的結構畸變最為突出;形成能與結合能計算表明,復合缺陷比單點缺陷更易形成,其中 O-Al(ViO) 界面缺陷形成能最低但穩定性較差,Ga-N(ViGa) 界面則表現出最優的熱力學穩定性;電子結構分析揭示禁帶中的缺陷態主要由β-Ga2O3 側的原子軌道貢獻;Bader 電荷分析顯示所有界面均存在從 AlN 指向 β-Ga2O3 的電荷轉移,形成內建電場,其中理想 O-N 界面具有最強的電荷轉移能力,最有利于高濃度二維電子氣(2DEG)的形成;O-N(ViO) 缺陷界面相較于理想界面表現出最顯著的電勢差衰減。本研究表明復合缺陷會顯著降低 2DEG 面密度,因此在材料外延生長過程中必須精確控制缺陷以調控器器件載流子輸運性能。
4. 創新點
•采用密度泛函理論(DFT)方法,首次對 β-Ga2O3/AlN 異質結界面復合缺陷的電子特性進行了系統性研究。
•研究揭示了復合缺陷相較于單一缺陷具有更低形成能的物理本質,并闡明了其對界面電學性能的影響。
•研究結果為實驗研究提供了理論指導,指出在外延生長過程中有效抑制復合缺陷的形成是實現高性能 β-Ga2O3/AlN 高電子遷移率晶體管(HEMT)器件的關鍵因素。
5. 結論
本文采用第一性原理計算方法,系統研究了 β-Ga2O3/AlN 異質結理想界面和含有復合缺陷界面的電子特性。復合缺陷的引入顯著地改變了界面層間距(Δd),分別為 -0.02 Å、0.23 Å 和 0.09 Å,其中O-N(ViO)界面變化最為顯著。從形成能與結合能角度來看,復合缺陷 O-Al(ViO)、O-N(ViO) 界面復合缺陷結合能為 -0.469 eV/Å2,-0.324 eV/Å2,相較于單一缺陷的結合能都有所增加,表明其界面處的原子間結合強度變?nèi)?,然而,這些復合缺陷更容易形成(由其形成能決定),其中 O-Al 界面最易形成復合缺陷,但穩定性較差,而 Ga-N 界面的復合缺陷穩定性最佳但形成難度最大。復合缺陷導致 O-Al 與 Ga-N 界面呈現部分金屬特性,禁帶中出現由 β-Ga2O3 的 O 和 Ga 原子態密度導致的缺陷能級。在具有 O-Al(ViO)、O-N(ViO) 和 Ga-N(ViGa) 界面的異質結中,AlN 側的靜電勢均低于 β-Ga2O3 側,因此電荷從 AlN 側向 β-Ga2O3 側轉移。這一現象與差分電荷計算中觀察到的電荷轉移方向一致。這種由 AlN 向 β-Ga2O3的電荷轉移表明形成了從 AlN 指向 β-Ga2O3 的內建電場,靜電勢差(?Φ)越大,對應的勢阱越深,電子積聚量也越大。由此可見,靜電勢分布間接反映了內建電場的強度。在復合缺陷界面中,O-N(ViO) 界面表現出最大的電勢差,但其較理想 O-N 界面降低了 6.68 eV,這意味著電荷轉移量減少,從而削弱了內建電場的強度。相應地,電荷轉移能力減弱,β-Ga2O3 側形成的 2DEG 密度顯著降低。平均靜電勢差(?Ep)的計算結果同樣說明了這個問題。其中理想 O-N 界面電荷轉移量為 0.86 e,電荷轉移能力最大,最有利于高密度二維電子氣(2DEG)的形成,O-Al(ViO) 界面從 AlN 向 β-Ga2O3 轉移 0.11 個電子,O-N(ViO) 界面轉移 0.57 個電子,Ga-N(ViGa) 界面轉移 0.04 個電子。該轉移量級順序與理想界面一致,但與理想界面相比,復合缺陷的引入導致界面兩側電子轉移明顯減少。盡管復合缺陷使電荷轉移量降低,削弱了內建電場強度和 2DEG 形成潛力,但 O-N(ViO) 界面仍保持最優的電荷轉移性能。本研究從原子電子尺度揭示了復合缺陷對 β-Ga2O3/AlN 異質結界面電子特性的調控機制,為開發基于該異質結構的高性能 HEMT 器件提供了理論依據。

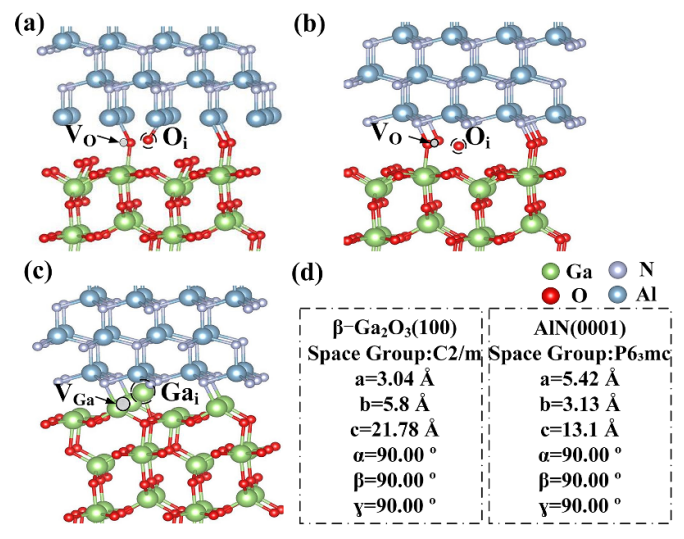

圖1. 復合缺陷模型: (a) O–Al(ViO),(b) O–N(ViO),(c) Ga–N(ViGa),(d) β-Ga2O3 (100) 表面結構和 AlN (0001) 表面結構。

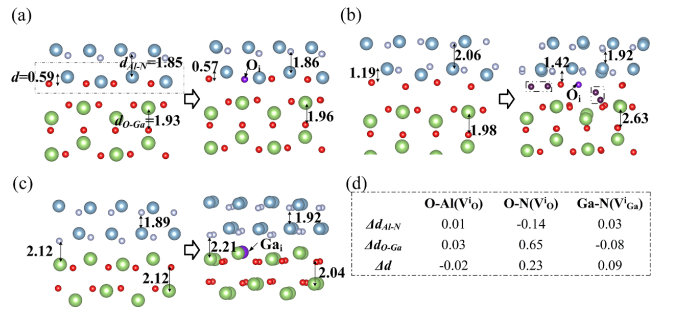

圖2. 理想異質結(箭頭左側)與含復合缺陷異質結(箭頭右側)的弛豫比較: (a) O–Al,(b) O–N,(c) Ga–N,(d) 復合缺陷與理想異質結之間層間距(Å)的相對變化。
DOI:
doi.org/10.1088/1361-6641/addc14
本文轉發自《亞洲氧化鎵聯盟》訂閱號
